Liste des composants de l'ARCANA

(télécharger le document au format Word)

composants

nbre

références

PU

boitier

Cintégré TL082

1



0,58

dil8

Cintégré TL084

1





dil16

diode 1N5400 50V-3A

1







diode 1N4148

5



0,34



transistor BD137

2



0,49

TO-126

transistor BDX18

1



2,08

TO-3

transistor 2N3055

1



2,02

TO-3

vumètre

1







interrupteur bipolaire

1







R 100 /2W

1







R 47

1







R100

1







R 270

1







R 470

1







R 1K

2







R 1,8 K

2







R 2,7 K

1







R 4,7 K

1







R 10 K

3







R 33 K

2







R 100 K

2







R 220 K

1







R 270 K

1







R 1 M

1







R 470 potentiomètre lin

1







R 27 K ajustable lin

1







R 1,5 M potentiomètre lin

1







C 1nF

1







C 4,7 nF

4







C 8,2 nF

2







C 10 nF

1







C 0,1 µF

2







C 0,47 µF

1







C 100 µF

4







C 0,22 µF / 400 V

2







circuit imprimé

2







barreau ferrite 10x200mm

7







boîtier

2

















connecteurs, fils, accessoires

n







connecteur pile 6 LR61 9V

2

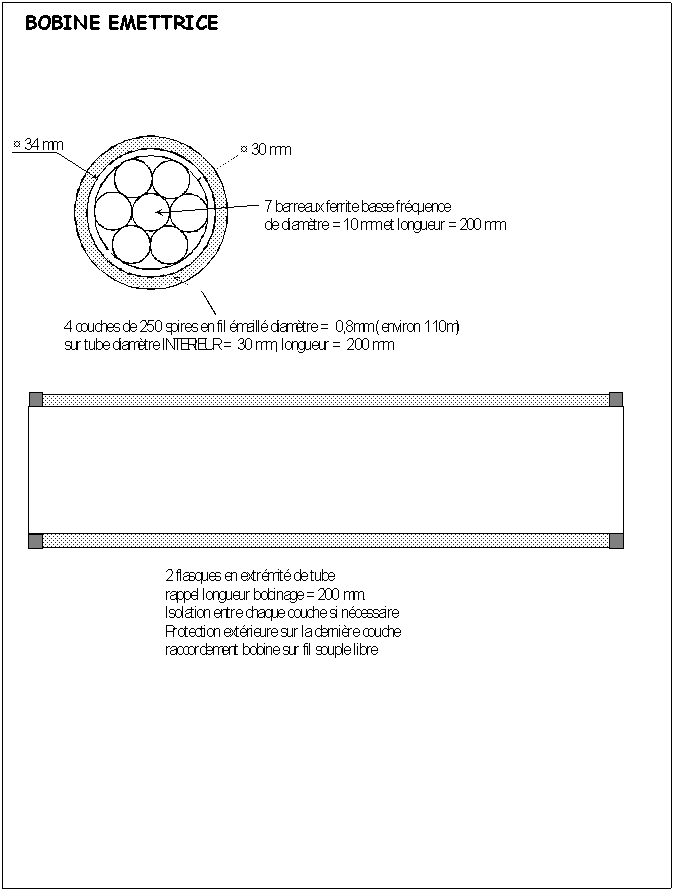

bobine émettrice :

1000 spires fil émaillé D=0,8mm sur tube D=30mm, L=200mm
(4 couches de 250 spires)
~100 mètres

Sept batons de ferrite D=10mm L=200mm (trouvés sur www.selectronic.fr - magasin à Lille)

Zone de Texte:















































bobine réceptrice :

1ère version :
10000 spires fil émaillé
D=0,2mm sur tube D=30mm, L=200mm
(10 couches de 1000 spires)
~ 1000 mètres

2ème version :
cadre de 57,5 cm x 57,5 cm,
270 spires, D= ?
~545 mètres
